強度と耐久性を考慮した金型用金属材料の選定ポイント
金型の設計や製造において、使用する金属材料の選定は非常に重要なステップです。「金型に使われる金属材料はどのように選ぶべきなのか？」と疑問に思ったことはありませんか？強度や耐久性という観点から、適切な材料を選ぶことは、製品の品質や生産効率に大きな影響を与えます。
このガイドでは、金型用金属材料の選定ポイントについて詳しく解説します。金型を使った製造を行う上で、どのような金属材料が求められるのか、またその特性や利点についても触れていきます。さらに、選定時に考慮すべきポイントを整理し、実際に役立つ情報をお届けします。
もし「金型の性能を最大限に引き出したい」と考えているなら、この記事を参考にすることで、より良い材料選びに繋がることでしょう。金型用金属材料の魅力と、選定のコツを一緒に探っていきましょう。
1. 金型に使われる金属材料の基礎知識
1-1. 金型とは何か
金型とは、製品を大量生産するために使用される道具で、プラスチックや金属などの材料を成形するための型です。金型は通常、複雑な形状や精度の高い製品を作るために使用されます。金型を用いることで、大量生産が効率的かつ精度高く行えます。
- 目的: 精密部品や高品質な表面仕上げを持つ製品を生産するため。
- 種類: ダイカスト金型、プラスチック成形金型、打抜き金型、射出成形金型など、用途に応じた金型があります。
1-2. 金型の種類と特性
金型の種類には、使用する製造方法や材料によってさまざまなタイプがあります。それぞれの金型には特徴があり、目的や生産条件に合わせて選ばれます。
- ダイカスト金型: 高圧で金属を注入して製品を成形します。耐久性があり、高精度な金属部品の生産に適しています。
- プラスチック成形金型: プラスチックを加熱して溶かし、型に流し込む成形方法に使用されます。耐摩耗性や耐熱性が求められます。
- 打抜き金型: 金属板を打ち抜いて形を作る金型で、高精度の切断や穴あけに使用されます。
- 射出成形金型: プラスチックや金属を溶かし、型に注入して冷却固化させる方法で使用されます。大量生産に適しています。
1-3. 金型に使われる金属材料の役割
金型に使用される金属材料は、その耐久性、加工性、耐摩耗性、耐熱性、コストにおいて重要な役割を果たします。使用する材料の特性が金型の性能に直結するため、材料選定は非常に重要です。
- 耐摩耗性: 長期間の使用に耐え、摩耗しにくい性質が求められます。
- 耐熱性: 高温下でも性能を維持できる耐熱性が必要です。
- 加工性: 精密な加工ができることが求められます。金型製作時には、加工しやすい金属を選ぶことが重要です。
2. 金型に使われる金属材料の選び方
2-1. 使用目的に応じた材料選定
金型の選定は、その使用目的や製品要求に基づいて行われます。金型が使用される環境や求められる性能に応じて、最適な金属材料を選ぶことが重要です。
- 射出成形金型: 高い耐摩耗性と耐熱性を持つ鋼材が選ばれることが多いです。
- ダイカスト金型: 高圧下での耐久性を重視し、鋼や高合金鋼が使われます。
- プラスチック成形金型: 精度を保ちながら耐摩耗性も必要なため、特殊な鋼や合金が選ばれることが多いです。
2-2. 耐久性とコストのバランス
金型材料の選定では、耐久性とコストのバランスを取ることが求められます。耐久性が高ければコストも高くなりますが、長期間使用できる金型を選ぶことは、最終的にはコスト削減につながることもあります。
- 高耐久金型: 高価格だが、長期間使用でき、頻繁な交換が不要。
- 低コスト金型: 初期コストは低いが、耐久性に欠け、交換頻度が高くなる場合がある。
2-3. 加工性と仕上がりの重要性
金型の加工性や仕上がりの精度も材料選定の重要な要素です。金型の精度や仕上がりが製品の品質に直結するため、選ぶ材料が加工性や表面仕上げに適していることが求められます。
- 鋼材: 精密な加工が可能で、仕上げが美しいものが多いため、高精度な金型に使用されます。
- アルミニウム合金: 加工性が良く、軽量であるため、試作段階や軽量化が求められる金型に使用されます。
3. 金型製作における材料の違い
3-1. スチールとアルミニウムの比較
- スチール: 高い耐摩耗性と耐熱性を持ち、耐久性が求められる金型に適しています。耐久性が高いため、大量生産に向いていますが、加工には時間とコストがかかります。
- アルミニウム: 加工が容易で、軽量であるため、試作や短期間での生産に適しています。耐久性はスチールに劣りますが、コストと製造スピードで優れています。
3-2. 特殊合金の利点と欠点
- 利点: 特殊合金は、特定の用途に対して非常に優れた特性を持つため、例えば耐熱性や耐摩耗性が求められる用途で高い性能を発揮します。金型の寿命を延ばし、耐久性が求められる部品に最適です。
- 欠点: 特殊合金はコストが高いため、予算が限られている場合や、必要な特性が過剰である場合には選択しづらいです。
3-3. 金型に使われる金属材料の特性
金型に使用される金属材料の選定においては、材料の物理的特性や化学的特性を理解することが重要です。以下の特性が金型に求められる主な特性です：
- 耐摩耗性: 長期間にわたって摩擦や摩耗に耐えられることが求められます。
- 耐熱性: 高温でも変形や劣化しない耐熱性が必要です。
- 硬度: 高い硬度を持つ金型材料は、精度を維持しつつ長期間使用することが可能です。
- 加工性: 加工しやすい金属は、複雑な形状や精度の高い金型を短期間で作成できます。
材料選定は金型の性能と寿命に大きく影響するため、製造目的に応じた最適な金属材料を選定することが求められます。
4. 金型の加工技術と用語
4-1. 加工技術の種類
金型の加工技術には、さまざまな方法があります。各技術は、金型の精度や用途に応じて選ばれます。代表的な加工技術をいくつか紹介します。

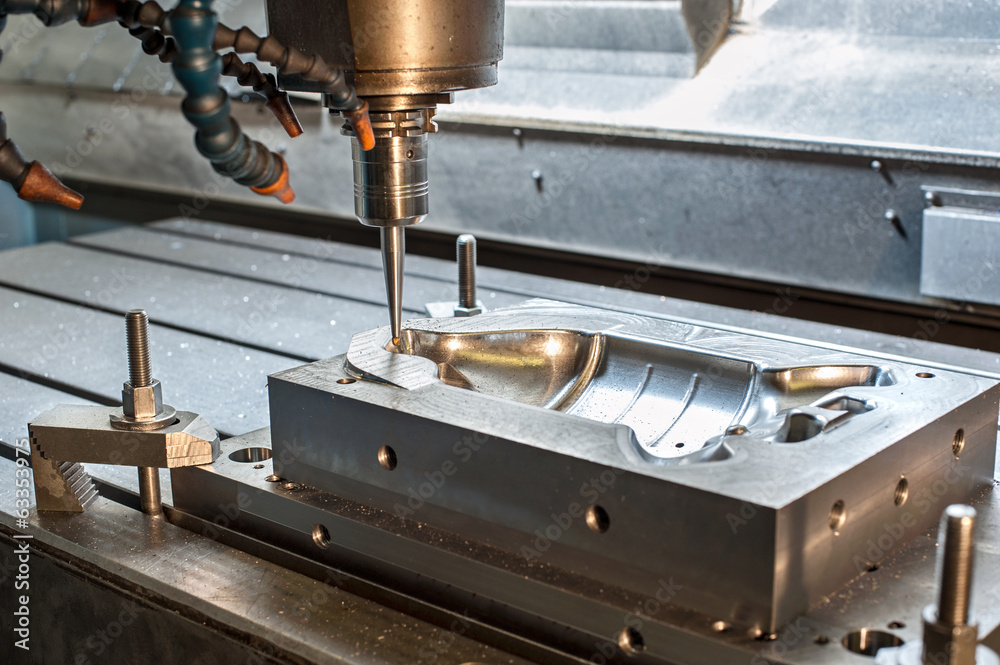

- 切削加工: 高精度で金型を製作するために使用されます。CNCフライス盤や旋盤を使用して金型の形状を精密に加工します。
- 放電加工 (EDM): 高い精度が求められる金型に使用される技術です。電極と金型を使い、高温の電気放電で金属を削る方法です。
- レーザー加工: 精密な切断や穴あけに利用される技術で、レーザー光線を使って材料を熱で溶かしながら切断します。
- ワイヤーカット: 金型内に複雑な形状の切削が必要な場合に使用される方法で、細いワイヤーで金属を切断します。
- 研削加工: 高精度で表面仕上げを行うための方法で、金型の仕上げや微細な調整に使用されます。
4-2. よく使われる用語の解説
金型の加工においては、いくつかの専門用語があります。以下はその中でよく使われる用語です。
- ゲート: 成形物が金型内に流れ込む際に、溶融物を導入するための開口部。
- ランナー: 金型の中で溶融物を流すための通路。複数のキャビティを持つ金型で使用されます。
- キャビティ: 金型内で最終的な成形物が作られる空間。成形品の形状を作り出す部分。
- コア: 金型内で抜き取られた部分。成形物の内側を形成する部分です。
- ランナーシステム: 流動性を高め、金型内の各キャビティに均等に溶融物を供給するためのシステム。
4-3. 加工技術と材料の関係
金型の加工方法と使用される材料には密接な関係があります。加工技術により、選ばれる材料の特性が異なります。
- 切削加工: 高硬度な鋼材や合金を加工する際に使用されます。これにより、精度が高く、表面が滑らかな金型が作成できます。
- 放電加工: 高硬度や耐摩耗性の高い材料を加工する際に使用されることが多く、硬い金属や合金を精密に加工するのに適しています。
- レーザー加工: 主に薄板金属や熱伝導性が高い材料に適しており、高精度で複雑な形状を加工できます。
- 研削加工: 精密な仕上げが必要な場合に使用される加工方法で、非常に高い表面精度を必要とする金型に使用されます。
5. 特定の用途に最適な金属材料の選定
5-1. 自動車産業における金型材料
自動車産業においては、高い精度と耐久性が求められるため、金型に使用される金属材料には特別な要求があります。
- 鋼: 自動車部品の金型には、耐摩耗性が高く、強度のある鋼がよく使われます。特に工具鋼（H13など）は、高温にも耐えることができ、長期間使用できます。
- アルミニウム: 軽量化が求められる部品においては、アルミニウムが選ばれることがあります。アルミニウムは加工性も良好です。
5-2. 電子機器向け金型の材料選定
電子機器の金型では、精密な加工と高い表面仕上げが求められます。以下の材料が使用されることが多いです。
- 硬質鋼: 電子機器の金型には硬質鋼が多く使用されます。精度が高く、耐摩耗性に優れています。特に、射出成形金型やダイカスト金型に多く使用されます。
- ステンレス鋼: 腐食や化学的な影響を避けるために、ステンレス鋼が使用されることもあります。特に耐食性が重要な用途に適しています。
5-3. 医療機器に適した金属材料
医療機器向け金型は、耐久性、精密さ、そして生体適合性が求められます。以下の金属材料が使用されることが一般的です。
- 高強度鋼: 高強度の鋼材は、医療機器の精密な金型に適しており、耐摩耗性も高いため、長期的な使用に向いています。
- チタン合金: チタンは生体適合性が高く、腐食に強いため、医療機器やインプラントに使用されます。
- ステンレス鋼: ステンレス鋼は、耐腐食性があり、医療機器の金型に広く使用されます。特に、耐薬品性や耐久性が求められる場合に適しています。
まとめ
金型用金属材料の選定では、強度と耐久性が重要です。高い引張強度や耐摩耗性を持つ材料を選ぶことで、長寿命化と精度向上が図れます。また、熱処理や表面処理を施すことで、性能をさらに向上させることが可能です。用途に応じた適切な素材選定が成功の鍵です。
