機械設計におけるベースプレートの役割と重要性とは？

機械設計を学ぶ中で、「ベースプレート」という言葉を耳にすることは少なくありません。しかし、その具体的な役割や重要性については、多くの人が十分に理解していないのではないでしょうか。あなたも「ベースプレートのことは知っているけれど、実際にはどのように機能するのかが分からない」と感じているかもしれません。

本記事では、機械設計におけるベースプレートの基本的な概念から、その機能や役割、さらには設計時に考慮すべきポイントまで、詳しく解説していきます。ベースプレートは、機械の安定性や精度に影響を与える非常に重要な要素です。そのため、理解を深めることは、機械設計のスキル向上にもつながります。

「ベースプレートの重要性を知りたい」「設計にどのように活用すれば良いのかを学びたい」と考えている方にとって、このガイドが役立つことを願っています。さあ、一緒にベースプレートの世界を探求していきましょう。

1. 機械設計におけるベースプレートとは

1-1. ベースプレートの重要性と役割

ベースプレートは、機械や機器の基盤となる重要な部品であり、全体の構造を安定させる役割を果たします。特に精密機械や測定機器などでは、ベースプレートが正確な作動と精度に大きく影響します。

• 安定性の確保: 機器が動作する際の振動や外力を吸収し、安定した作動を提供します。
• 支持の提供: 他の部品や機構を固定し、しっかりとした支持を提供します。
• 正確性の向上: 機械設計において、ベースプレートが正確な基準面を提供することが重要です。

1-2. ベースプレートの基本構造

ベースプレートは、その設計において通常、耐荷重性や剛性が求められるため、強固で安定した素材が使用されます。基本的な構造としては、以下の要素が含まれます。

• 平面形状: ベースプレートの面が完全に水平であることが求められ、機器全体の精度に影響を与えます。
• 材料選定: 一般的には鋼、アルミニウム、または鋳鉄などが用いられます。これらは高い剛性を持ち、精密機械に適しています。

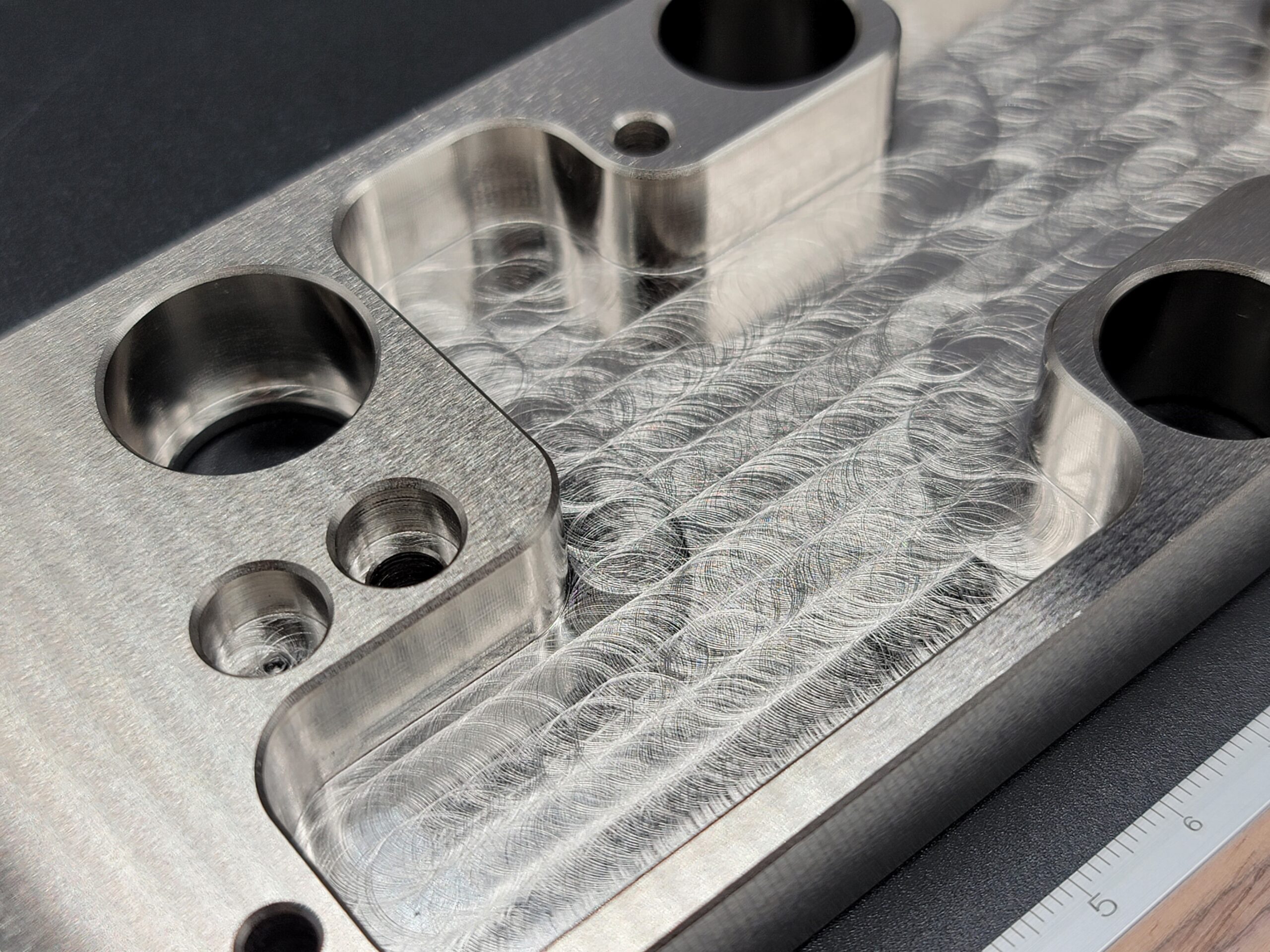

• 固定穴や溝: 機械部品を固定するための穴や溝が設けられ、組み立てや調整が可能となります。

2. 精密機械加工におけるベースプレートの活用事例

2-1. 産業用ロボットにおけるベースプレートの使用

産業用ロボットは精密な動作を必要とするため、その基盤となるベースプレートの役割が非常に重要です。ロボットの動作精度を高めるためには、以下の点が考慮されます。

• 剛性: ロボットの動作中に生じる負荷を吸収するために、高い剛性が求められます。
• 振動吸収: 動作時に発生する振動を最小限に抑え、安定した作動を確保します。
• 耐久性: 長期間の使用に耐える耐久性が必要です。

2-2. CNC加工機におけるベースプレートの役割

CNC（コンピュータ数値制御）加工機では、ベースプレートが加工精度に直接影響を与えます。特に精密部品を加工する際、ベースプレートの設計は重要です。

• 振動対策: CNC機械が動作中に発生する振動を抑えるため、ベースプレートは振動吸収性の高い素材で作られることが多いです。
• 精度確保: CNC加工機の精度を維持するため、ベースプレートの平面精度と剛性が非常に重要です。

3. 測定機器用のベースプレートの設計と選定基準

3-1. 測定精度を高めるためのベースプレート設計

測定機器用ベースプレートの設計では、非常に高い精度が求められます。以下の点を考慮することが重要です。

• 熱膨張の影響を最小化: 測定中に温度変化が生じても精度を維持するため、熱膨張を最小化する設計が求められます。
• 平面精度の確保: 測定機器のベースプレートは、極端な平面精度が求められます。小さな不均一が測定結果に大きく影響します。
• 振動対策: 測定精度に影響を与える外部振動を吸収できる設計が必要です。

3-2. 材質選定のポイント

測定機器に使用するベースプレートの材料は、精度や安定性に大きく影響します。主に以下の材料が選ばれます。

• 石材やセラミック: 高い剛性と精度が求められる場合に使用され、振動吸収性が高いです。
• 鋳鉄: 高い剛性と安定性を提供し、振動吸収性にも優れています。精密測定機器に最適です。
• アルミニウム合金: 軽量で加工性が良いですが、剛性が鋳鉄に劣るため、軽負荷の測定機器に使用されます。

4. アンカー耐力計算におけるベースプレート設計の方法

4-1. アンカー耐力計算の基本

アンカー耐力計算とは、構造物や設備を基礎や床面に固定する際、アンカーボルトがどの程度の力に耐えられるかを算出する工程です。ベースプレート設計においては、この計算が不可欠です。

• 引張力とせん断力の評価: アンカーには引張力やせん断力が作用するため、これらの力に対する許容値を算出します。
• コンクリート強度の確認: アンカーが打ち込まれるコンクリートの強度によって耐力が変動するため、材料物性の把握が重要です。
• エッジ距離・間隔の確保: アンカー同士や構造端部との距離が十分でないと、破断や引抜きが起こる可能性があります。

4-2. ベースプレート設計における注意点

アンカーの耐力が正しく活かされるよう、ベースプレートの設計にはいくつかの注意点があります。

• 荷重分散設計: ベースプレートが荷重を均等にアンカーへ分配する設計である必要があります。特に偏心荷重には要注意です。
• 剛性の確保: プレートが変形するとアンカーに予期せぬ負荷がかかるため、必要な剛性を満たすことが大切です。
• 座屈や座金の使用: アンカーの座屈を防ぐため、適切な座金やスペーサーの使用も考慮します。

5. 軽量駆動機構に適したベースプレートの材質と板厚の設定

5-1. 軽量化のための材質選定

軽量な駆動機構では、剛性と軽さのバランスが求められます。以下のような材質が選ばれることが多いです。

• アルミニウム合金: 加工性・軽量性に優れ、ある程度の剛性も持つため、小型機構に適しています。
• カーボンコンポジット材: 高い強度と軽さを両立し、振動吸収性にも優れるがコストが高いため高性能機構向け。
• 高張力鋼板: 軽量化しつつ剛性を保ちたい場合に適しており、板厚を抑えながら強度を確保できます。

5-2. 板厚の最適化とその影響

板厚は軽量性と強度の両立に直結する要素です。適切な板厚の設定には以下の点が重要です。

• 過剰な板厚の回避: 不必要に厚いと重量が増え、駆動効率が落ちるため、応力解析などを用いて最適な厚みを算出します。
• リブや補強の活用: 板厚を抑える代わりに、必要に応じてリブ構造を追加することで剛性を確保できます。
• 共振と振動対策: 薄すぎると機構全体が共振を起こしやすくなるため、動的解析を用いて振動特性の確認も行うとよいでしょう。

まとめ

機械設計におけるベースプレートは、構造物の基盤としての役割を果たし、機械部品の安定性を確保します。振動の吸収や歪みの防止に寄与し、全体の精度や耐久性を向上させるため、設計において重要な要素となります。適切な材質と形状の選定が、性能向上に繋がります。
